TD2型鋼筋桁架樓承板 強度高
TD2型鋼筋桁架樓承板包含TD2-70、TD2-80、TD2-90、TD2-100、TD2-110、TD2-120、TD2-130、TD2-140、TD2-150、TD2-160、TD2-170型一共11種型號，本節介紹了TD-70~TD-110型鋼筋桁架樓承板的應用參數。
訂購熱線：188-1199-6168
TD2型鋼筋桁架樓承板采用我廠進口設備加工而成的鋼筋桁架，將鋼筋桁架與鍍鋅板在工廠焊成一體的組合樓承板，鋼筋桁架樓承板具有經濟、便捷、安全、可靠的特點；被廣泛用于多層廠房，高層、超高層鋼結構樓宇、各種不規則樓面、混凝土結構、高速鐵路等結構和其他建筑領域。
◆上、下弦鋼筋：采用三級熱軋盤螺鋼筋HRB400、HRB300；
◆腹桿鋼筋：采用三級熱軋盤螺鋼筋HRB400或性能等同CRB550的冷軋光圓鋼筋；
◆支座橫筋：豎筋采用三級熱軋盤螺HRB400、HRB300；
◆底模鋼板：采用Q235冷軋鋼板或不低于S250GD+2牌號鍍鋅鋼板，鍍鋅量雙面不小于120g/㎡ 。
四、TD2鋼筋桁架樓承板型號參數：
廣泛用于商業和民用建筑的夾層建筑，例如工廠，醫院，體育館，學校，橋梁工程和住宅建筑。
TD2鋼筋桁架樓承板適用于現澆混凝土結構建筑、鋼結構建筑、混凝土預制墻板構件、高速鐵路軌枕等多種領域之中，在廠房鋼結構、多高層鋼結構、空間鋼結構、住宅鋼結構等項目中應用廣泛。
上一個：TD5型鋼筋桁架式樓承板[大跨度] 下一個：TD6型桁架樓承板生產廠[廠家直銷]
一、TD2型鋼筋桁架樓承板產品規格

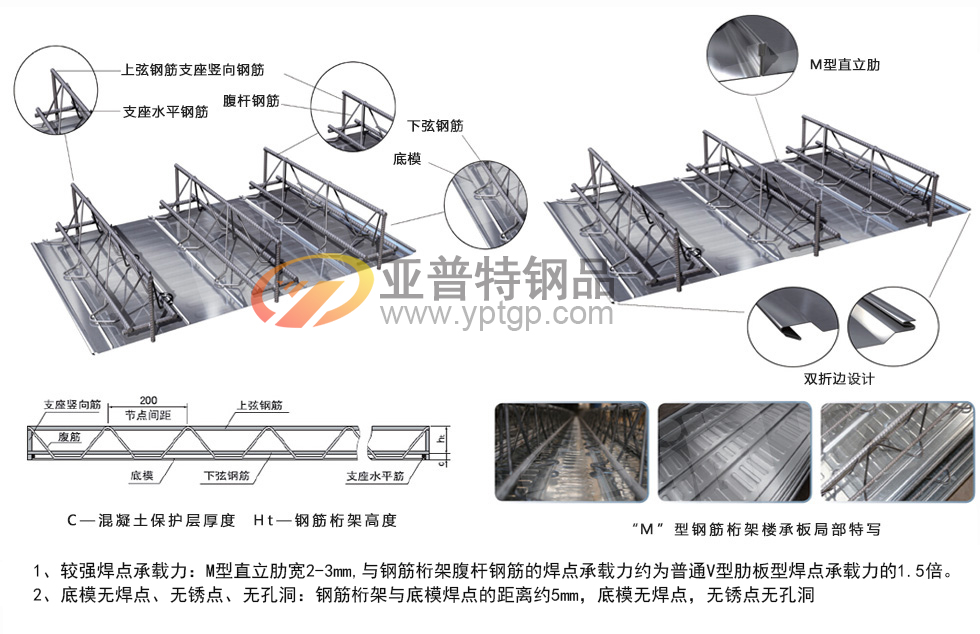

◆上弦鋼筋、下弦鋼筋、腹桿鋼筋、底模、支座鋼筋

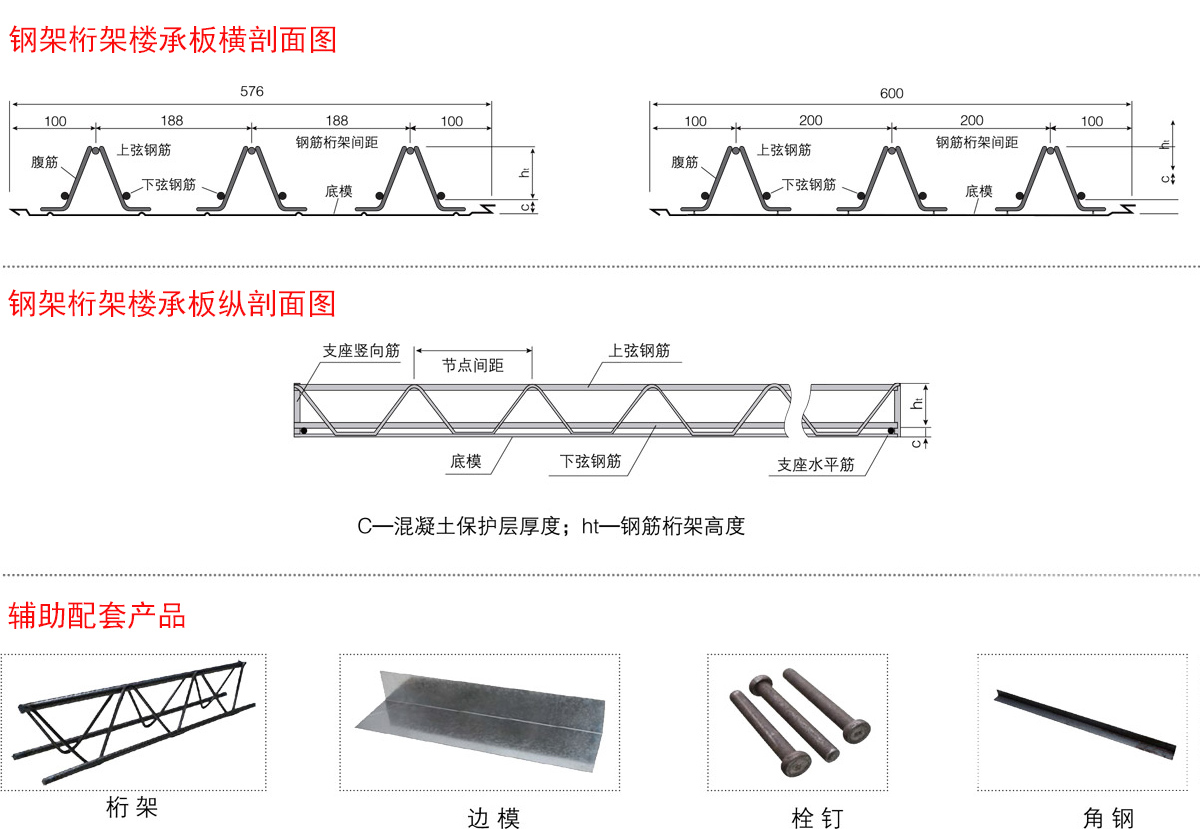

二、TD2鋼筋桁架樓承板構成與材料參數：
◆上、下弦鋼筋：采用三級熱軋盤螺鋼筋HRB400、HRB300；
◆腹桿鋼筋：采用三級熱軋盤螺鋼筋HRB400或性能等同CRB550的冷軋光圓鋼筋；
◆支座橫筋：豎筋采用三級熱軋盤螺HRB400、HRB300；
◆底模鋼板：采用Q235冷軋鋼板或不低于S250GD+2牌號鍍鋅鋼板，鍍鋅量雙面不小于120g/㎡ 。
三、TD2鋼筋桁架樓承板使用優勢：
1.經濟：桁架受力模式合理，選材經濟，綜合造價優勢明顯 可設計為雙向板 ，可調整桁架高度與鋼筋直徑擬適用于跨度較大的樓板 。
2.便捷：現場鋼筋綁扎量減少60%～70%，可進一步縮短工期；桁架受力模式合理，可以提供更大的樓承板剛度，可大大減少或無需施工用臨時支撐 。
3.安全：力學性能與傳統現澆樓板基本相同，樓板抗裂性能好,耐火性能與傳統現澆樓板相當，優于壓型鋼板組合樓板 底模不參與使用階段受力，不需考慮防火、防腐問題 。
4.可靠：鋼筋排列均勻，上下層鋼筋間距及混凝土保護層厚度有可靠保證,樓板的雙向剛度接近，有利于建筑物抗震 栓釘焊接質量更容易保證。
5.比較：單純樓承板比較，鋼筋桁架板每平120~140左右，普通樓承板平米價格60~70左右。
四、TD2鋼筋桁架樓承板型號參數：
| 模板型號 | 桁架高度/(mm) | 上弦/腹桿/下弦直徑/(mm) | 中和軸高度Yo/(mm) | 慣性矩Io | 樓板厚度(mm) | 施工階段鋼筋桁架 | |
| 板簡支 | 板連續 | ||||||
| TD2-70 | 70 | 8、4、8 | 39.67 | 1.294 | 100 | 1.9 | 2.6 |
| TD2-80 | 80 | 8、4.5、8 | 43 | 1.743 | 110 | 2 | 2.6 |
| TD2-90 | 90 | 46.33 | 2.259 | 120 | 2.1 | 2.8 | |
| TD2-100 | 100 | 49.67 | 2.842 | 130 | 2.1 | 2.8 | |
| TD2-110 | 110 | 53 | 3.492 | 140 | 2.2 | 3 | |
| TD2-120 | 120 | 8、5、8 | 56.33 | 4.21 | 150 | 2.2 | 2.3 |
| TD2-130 | 130 | 59.67 | 4.994 | 160 | 2.2 | 3 | |
| TD2-140 | 140 | 63 | 5.845 | 170 | 2.3 | 3.2 | |
| TD2-150 | 150 | 66.33 | 6.763 | 180 | 2.3 | 3.2 | |
| TD2-160 | 160 | 8、5.5、8 | 69.67 | 7.748 | 190 | 2.3 | 3.2 |
| TD2-170 | 170 | 73 | 8.8 | 200 | 2.4 | 3.2 | |
五、鋼筋桁架板要比普通樓承板節省很多，主要體現在以下方面：
1.現場鋼筋捆扎量，鋼筋桁架5kg左右，普通樓承板12kg左右。
2.鋼筋桁架板最大無支撐板跨可達4.8米，普通樓承板最大3米，需要大量臨時支撐。
3.工時，鋼筋桁架板大大節省現場人工及工時，管理費用和人工費用都大大降低。
4.工期提前，提前贏取經濟效益
5.無需抗剪和防火報告，鋼筋桁架板性能與傳統現澆板性能基本一致，后期維護費用無。
所以對總包和業主來講，總體對比成本和整體經濟效益更科學，符合實際。
六、TD2鋼筋桁架樓承板應用領域:廣泛用于商業和民用建筑的夾層建筑，例如工廠，醫院，體育館，學校，橋梁工程和住宅建筑。
TD2鋼筋桁架樓承板適用于現澆混凝土結構建筑、鋼結構建筑、混凝土預制墻板構件、高速鐵路軌枕等多種領域之中，在廠房鋼結構、多高層鋼結構、空間鋼結構、住宅鋼結構等項目中應用廣泛。
七、訂貨須知：
感謝您向我公司提出訂貨需求，為了向您提供優質的產品和服務，懇請您提供以下詳細內容：
1）對產品的具體要求（尺寸、型號、功能要求等）。
2）項目的全部正式設計文件（包括但不限于：建筑施工圖、結構施工圖及變更聯系文件。建議一次性提供，以便我公司進行產品選型和制定排版方案）。
3）交貨條件（時間、地點等）。

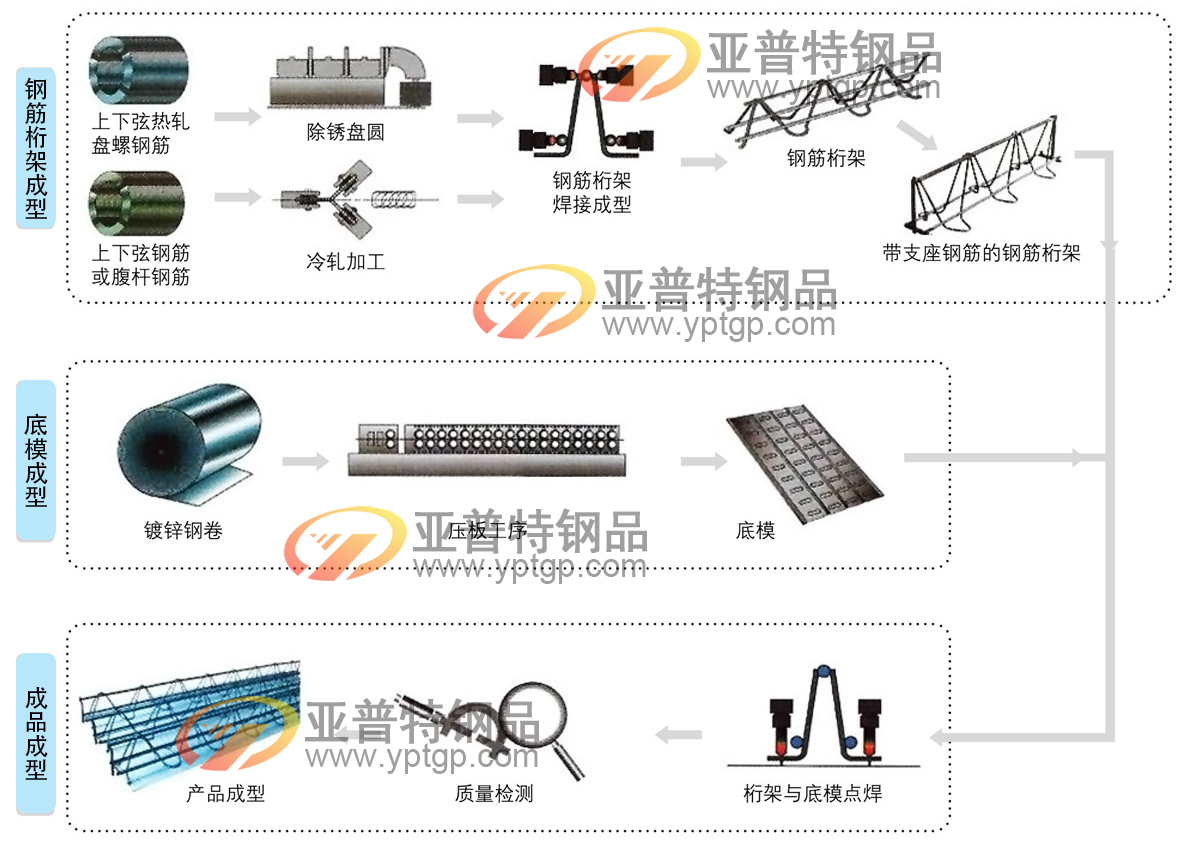

八、生產工藝流程：
八、生產工藝流程：
九、訂貨流程：
1）業務聯系→2）建立用戶檔案→3）確定需求信息→4）簽訂買賣合同→5）備料預付款到賬確認→6）產品生產→7）發貨驗收→8）售后安裝指導。
